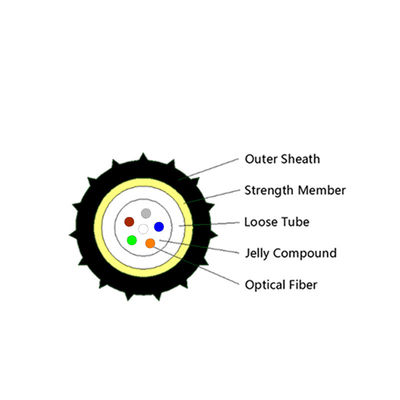

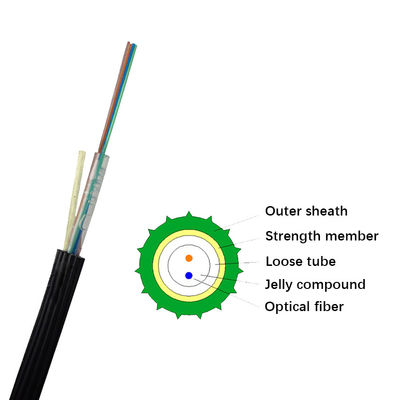

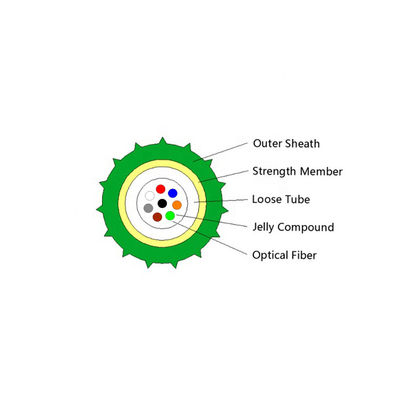

Tabung pusat, Kabel mikro yang dihembuskan udara
1. Serat, 250μm, diposisikan dalam tabung longgar yang terbuat dari plastik modulus tinggi.
2. Tabung diisi dengan bahan pengisi tahan air.
3. Benang aramid terletak di antara tabung tengah dan selubung luar sebagai bahan kekuatan non-logam.
4. Kabel dilengkapi dengan selubung HDPE.
|
Jumlah kabel
|
|
|
|
/
|
2~12
|
12~24
|
||||
|
Jenis serat
|
|
|
|
/
|
G.657
|
|
||||
|
Tabung longgar
|
|
|
Bahan
|
mm
|
PBT
|
|
||||
|
|
|
|
Diameter
(±0,05mm) |
|
1.6
|
2.4
|
||||
|
|
|
|
Ketebalan
(±0,03 mm) |
|
0,3
|
0,4
|
||||
|
|
|
|
Serat maksimal
|
|
2-12
|
14-24
|
||||
|
Kekuatan non logam
|
|
|
Bahan
|
/
|
benang aramid
|
|
||||
|
Sarung Luar
|
|
|
Bahan
|
mm
|
HDPE
|
|
||||
|
|
|
|
Ketebalan
|
|
0,5(nominal)0,40(min.)
|
|
||||
|
|
|
|
Warna
|
|
Hitam.
|
|
||||
|
Diameter Kabel (± 0,2mm)
|
|
|
|
mm
|
2.5
|
3.5
|
||||
|
Berat Kabel (±10,0kg/km)
|
|
|
|
kg/km
|
3.5
|
4.5
|
||||
|
Koefisien atenuasi
|
|
1310nm
|
|
dB/km
|
≤0,35
|
|
||||
|
|
|
1550nm
|
|
≤0,21
|
|
|
||||
|
MAKS.Daya tarik
|
|
|
|
N
|
120
|
150
|
||||
|
MAKS.Hancurkan Perlawanan
|
|
|
|
N/
100mm
|
1000
|
|
||||
|
Min.radius lentur
|
Tanpa Ketegangan
|
|
|
mm
|
10.0×Kabel-φ
|
|
||||
|
|
Di bawah Ketegangan Maksimum
|
|
|
20.0×Kabel-φ
|
|
|
||||
|
Kisaran suhu
(℃) |
Instalasi
|
|
|
℃
|
-10 ℃ + 40 ℃
|
|
||||
|
|
Transportasi & Penyimpanan
|
|
|
-40 ℃ + 60 ℃
|
|
|
||||
|
|
Operasi
|
|
|
-30 ℃ + 50 ℃
|
|
|
||||
